柴發技術|柴發瞬態反應為什么很重要

一、如何理解瞬態反應(Transient Response)

如果交流電源是來自大電網(如南方電網)，而且用戶的變壓器容量足夠大的話，即使啟動幾百千瓦的用電設備，通常都不用擔心電網的承受能力或者加載的瞬間對電源品質的影響。然而，如果這些負載是施加在一臺柴油發電機組上(無論單機容量有多么大，畢竟只是一個有限容量的電源)，就要考慮發電機組承載能力或者加載的瞬間對電源品質的影響了。在機組可承受的、一次性加載的負載量和電源質量影響的程度這兩方面，不同型號的發電機組可能表現大不相同。簡單來說，采用電子噴油系統柴油機組在這些方面表現得最好！

不管什么時候，一個較大的負載施加在一臺發電機組上，都會導致短時間的轉速下降(稱為Dip)，然后才回到穩定狀態。而在卸掉負載時，短時間內轉速會上升(稱為Overshoot)。因?yàn)榘l(fā)電機的頻率決定于發動機的轉速，所以發電的品質會受到影響(頻率越穩定，電源品質越好)。衡量這種暫時轉速變化的概念，稱為瞬態反應(Transient Response)。

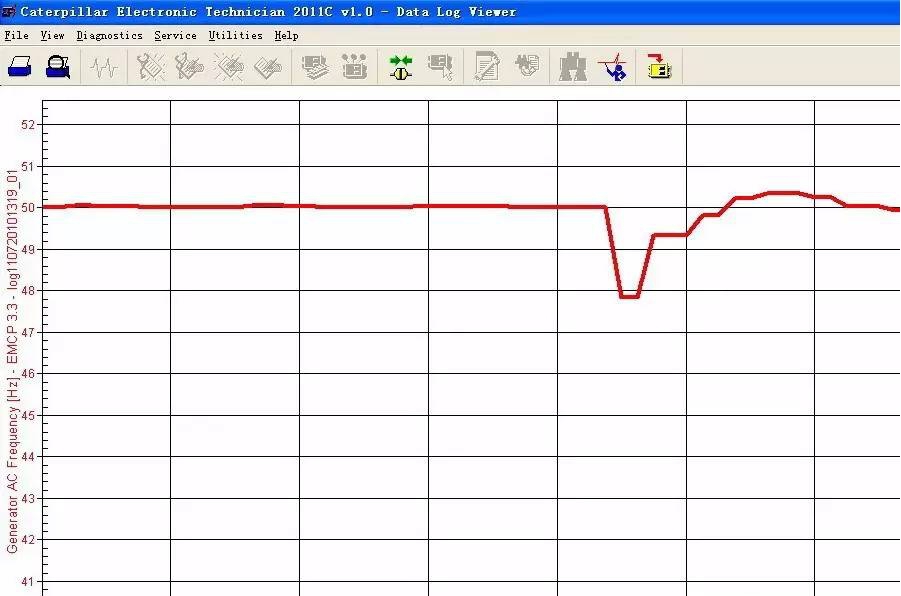

我們先來看看Cat發電機組瞬態反應試驗情況，下圖是一臺2000kW發電機組突加1000kW負載時的試驗反應記錄。從電腦記錄來看，在50%突加負載的沖擊之下，頻率降僅為4%，大大低于G3標準的要求；頻率恢復時間不到2秒，絕對優于G3標準（ISO8528-5 G3規定為頻率降7%、恢復時間3秒）。

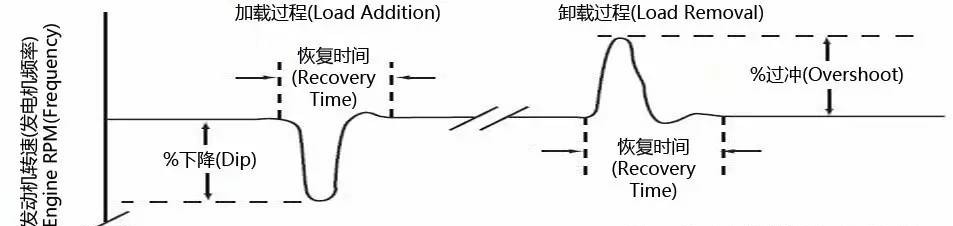

瞬態反應用“頻率變化的百分比”和“持續時間”來衡量(見下圖)。從突變到穩定的時間稱為“恢復時間(Recovery Time)”，它可能是從1到20秒不等的時間。通常，負載量越大，它所引起的轉速降百分比也越大，同時所需要的恢復時間也會越長。

跟過沖相比，通常轉速下降會更被重視，因?yàn)閯×业募虞d可能引起發動機熄火，導致發電機電壓崩潰。發電機轉子的質量(Mass)有助于維持頻率的穩定，但其慣性應該與發動機匹配。這也是選配超規格的(Oversized)發電機的重要原因，它可以減小頻率的下降，留出更多的動力去縮短恢復時間。

在影響瞬態反應的因素中，發電機的電壓調節系統扮演很重要的角色。“伏特/赫茲”電壓調節系統將維持電壓與頻率間的比例，一個大負載施加于發電機組時，發動機轉速和發電機頻率將下降，電壓也隨之下降，這種效果可以減小負載對發動機的沖擊，縮短恢復時間。Cat發電機組均采用這一系統。

在柴油發電機組系統中，對瞬態反應影響極大的因素是燃油系統的型式。通常柴油發動機的燃油系統可以分為三個大類：純機械式、機械(執行器)加電子(調速器)式、完全電子(電腦)式。這三類系統的瞬態反應性能按上述順序逐步提高?？ㄌ夭裼桶l(fā)電機組大多為完全電子化的燃油系統(如C系列、3500B/C/E系列、C175系列等)，擁有優良的瞬態反應性能，是重要負載備用電源系統的最好選擇！

二、瞬態反應為什么很重要

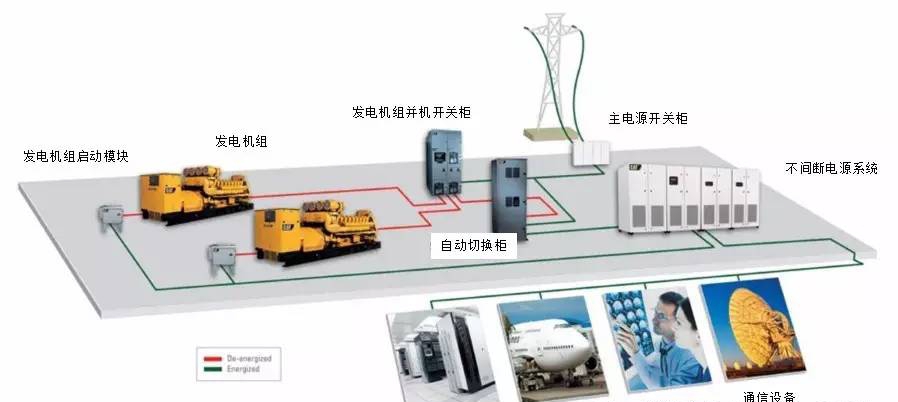

由于瞬態反應關系到發電機組供電的質量，接下來我們來看一看Cat電力系統解決方案示意圖：

從上圖我們可以看到，對于重要的負載，通常由UPS給它們供電，而UPS再由市電或發電機組供電。UPS對電源的質量要求很高，如果UPS的輸入頻率、電壓低于或高于它的允許范圍，UPS就會斷開輸入，造成供電事故。如果發電機組的瞬態反應不夠好，在突加負載時產生了過大的頻率降和電壓降，就容易發生這一類供電事故。

因此，在選擇備用發電機組時，瞬態反應是一個重要的考量因素。優良的瞬態反應，意味著突加載時發電機組的頻率降和電壓降足夠地小、恢復時間足夠地短，意味著品質更好的電源！
